Elsner PS8A Auswerteeinheit für Wetterdaten
Art.Nr.: ELSNER 701
Hersteller: Elsner PG X1
CHF 1'249.96
incl. 8.1 % MWST
-
Wird für Sie bestellt (1 - 2 Wochen)
Produktbeschreibung
Die Auswerteeinheit PS8A verfügt über acht individuell einstellbare Relaisausgänge. Nach Bedarf können Schwellenwerte für Sonne von Ost, Süd und West, für Innen- und Außentemperatur und für Windgeschwindigkeit eingegeben werden. Regenalarm und Dämmerungserkennung können ebenfalls als Parameter festgelegt werden. Zeitschaltungen sind über eine Wochenuhr möglich, die exakte Zeit hierfür liefert die Wetterstation P03, die über einen GPS-Empfänger verfügt. Bekommt die Auswerteeinheit fehlerhafte Daten, gibt sie eine Alarmmeldung aus.
Die Auswerteeinheit PS8A übernimmt beispielsweise die Automatisierung von Lüftung und Beschattung von Gebäuden, in denen SPS, Rechner- oder Relaissteuerungen eingesetzt werden. Das System eignet sich außerdem als intelligente Sensor- und Bedieneinheit für die meisten am Markt befindlichen Bus-Systeme.
Mit dem optionalen Modul CO485 kann die Auswerteeinheit PS8A in KNX-Netzwerke integriert werden. Der Konverter wandelt hierfür die RS485-Telegramme der PS8A in KNX-Daten um. Ausgegeben werden Wetterdaten, Uhrzeit, Datum und Relaisstatus, die dann für andere Teilnehmer im vernetzten Gebäude zur Verfügung stehen.
Funktionen und Bedienung:
- 8 Relaisausgänge
- Jedes Relais ist individuell einstellbar. Mögliche Parameter: Sonne (Ost, Süd, West), Dämmerung, Innen- und Außentemperatur, Windgeschwindigkeit, Regenalarm, Wochenuhr-Zeitschaltung, Alarm durch fehlerhafte Daten
- Alle Parameter sind durch UND und ODER zu verknüpfen
- Wetterstation P03 erfasst Außentemperatur, Windgeschwindigkeit, Niederschlag und Helligkeit (Sonnenintensität von Süd, Ost, West), integrierter DCF77-Funkuhrempfänger
Technische Daten:
| Auswerteeinheit: | |
| Gehäuse | Kunststoff |
| Farbe | Grau |
| Montage | Reiheneinbau auf Hutschiene |
| Schutzart | IP 20 |
| Maße | ca. 105 × 90 × 60 (B x H x T, mm), 6 TE |
| Gewicht | ca. 485 g |
| Umgebungstemperatur | Betrieb -5…+50 °C Lagerung -25…+90°C |
| Umgebungsluftfeuchtigkeit | max. 95% rF, Betauung vermeiden |
| Betriebsspannung | 230 V, 50 Hz |
| Leistungsaufnahme | ca. 2 W |
| Ausgänge | 8 x Relais, potenzielfrei, jeweils max. 2 A / 250 V |
| Eingänge | 1 x Temperatursensor 1 x Wetterstation 1 x Betriebsspannung |
| Innentemperatursensor: | |
| Gehäuse | Metall |
| Montage | Aufputz im nicht sichtbaren Bereich |
| Maße | Länge Sensorhülse ca. 45 mm, Ø ca. 6 mm, Länge Kabel ca. 187 mm |
| Gesamtgewicht | ca. 10 g |
| Umgebungstemperatur/Messbereich | -40…+60°C |
| Wetterstation P03: | |
| Gehäuse | Kunststoff |
| Farbe | Weiß / Transluzent |
| Montage | Aufputz |
| Schutzart | IP 44 |
| Maße | ca. 96 × 77 × 118 (B × H × T, mm) |
| Gewicht | ca. 160 g |
| Umgebungstemperatur | Betrieb -30…+50°C, Lagerung -30…+70°C |
| Betriebsspannung | 24 V DC |
| Strom | max. 120 mA |
| Heizung Regensensor | ca. 1,2 W |
| Messbereich Temperatur | -40…+80°C |
| Messbereich Wind | 0…70 m/s |
| Messbereich Helligkeit | 0…99.000 Lux |

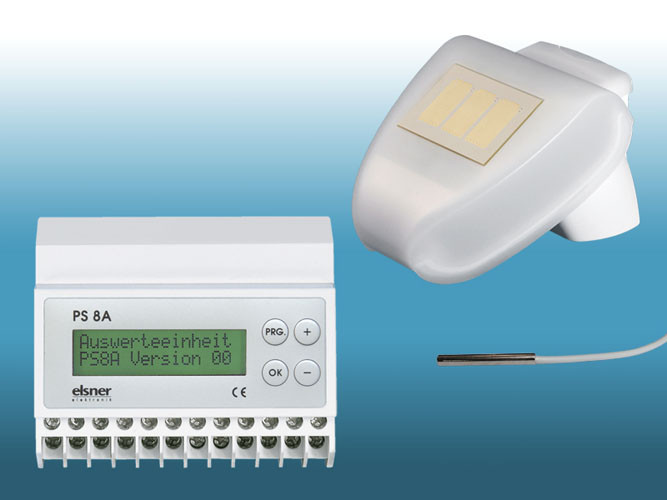

Lieferumfang:
- Auswerteeinheit PS8A für Hutschienenmontage mit integriertem Tastenfeld und zweizeiligem Display (16 Zeichen pro Zeile)
- Innentemperatursensor
- Wetterstation P03
- Bedienungsanleitung (Deutsch)
Zubehör:
- KNX-Modul CO485 zur Integration der Auswerteeinheit in das KNX-Bus-System
- Gelenk-Ausleger für die flexible Wand-, Mast- oder Balkenmontage der Wetterstation
