Produktbeschreibung

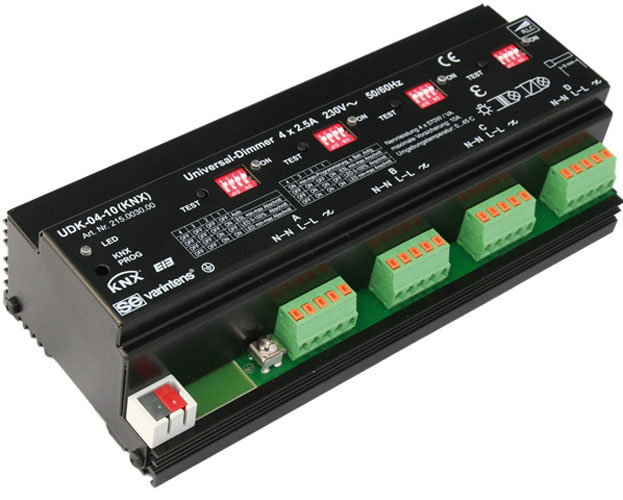

Der Premium Universal-Dimmer der SE-AG
Der auf der Light+Building 2012 erstmals vorgestellte 4-fachUniversal-Dimmer ist für alle gängigen dimmbaren Leuchtmittelarten geeignet. Esstehen 4 getrennte Dimmer-Eingänge und -Ausgänge zur Verfügung, die je mit 570Wbelastbar sind. Die Regelkreise erkennen automatisch die angeschlossene Lastund schalten dementsprechend automatisch von Abschnitt- auf Anschnitttechnologieum und steuern das Leuchtmittel mit einer geeigneten Steuerkennlinie (Ueff) an.
Mit Hilfe von DIP-Schaltern kann aber bei bekanntemLeuchtmittel auch die optimale Dimmart vorgegeben werden.
Zur Regelung von Sparlampen und LED-Retrofit-Lampen, sowie vonGlühlampen und Hochvolt-Halogenglühlampen, Niedervolt-Halogenlampen mitmagnetischem und elektronischem Trafo.
Der 4-fach Universal-Dimmer wird durch das KNX-Bus-Systemangesteuert. Durch Einstellen der entsprechenden Parameter können folgendeFunktionen realisiert werden:
Der auf der Light+Building 2012 erstmals vorgestellte 4-fachUniversal-Dimmer ist für alle gängigen dimmbaren Leuchtmittelarten geeignet. Esstehen 4 getrennte Dimmer-Eingänge und -Ausgänge zur Verfügung, die je mit 570Wbelastbar sind. Die Regelkreise erkennen automatisch die angeschlossene Lastund schalten dementsprechend automatisch von Abschnitt- auf Anschnitttechnologieum und steuern das Leuchtmittel mit einer geeigneten Steuerkennlinie (Ueff) an.
Mit Hilfe von DIP-Schaltern kann aber bei bekanntemLeuchtmittel auch die optimale Dimmart vorgegeben werden.
Zur Regelung von Sparlampen und LED-Retrofit-Lampen, sowie vonGlühlampen und Hochvolt-Halogenglühlampen, Niedervolt-Halogenlampen mitmagnetischem und elektronischem Trafo.
Der 4-fach Universal-Dimmer wird durch das KNX-Bus-Systemangesteuert. Durch Einstellen der entsprechenden Parameter können folgendeFunktionen realisiert werden:
- Dimmfunktionen, Lichtstimmungen, Sequenzen, Zeitfunktionen, Blockierungen, Schaltfunktionen
- Strom-, Spannungs- und Leistungswerte und Fehler- und Statusmeldungen
- 4-Kanal Universaldimmer mit KNX-Schnittstelle.
- 4 komplett getrennte Dimmkanäle mit je 0 bis 570 W.
- Leistungszusammenschaltung von jeweils 2 Kanälen zu einem Kanal mit 0 bis 1‘140 W.
- Dank der automatischen Lasterkennung für jedes dimmbare Leuchtmittel geeignet.
- Frei wählbare Betriebsarten für Universal, Phasenanschnitt oder Phasenabschnitt.
- Spezielle Dimmkurven für LED-Retrofits und Energiesparlampen aller Hersteller.
- Flackerfreier Dimmbereich von 0 bis 100 %, ohne Minimallast.
- Standby-Verbrauch kleiner 0.4 W pro Kanal.
- 4-fache Datenübertragungsrate bei 5-fach reduziertem Strombedarf gegenüber herkömmlichen Universaldimmern.
- Rückmeldung von Spannung, Strom, Frequenz und Temperatur pro Kanal.
- Sofortige Inbetriebnahme dank Eintastenbetrieb am Gerät.
- 100-prozentige Kurzschlussfestigkeit.
- Weitbereichseingang für 48 bis 230 VAC.
- Netzfrequenzschwankungen werden eliminiert.
- Hochwertiges Metallgehäuse mit 12 TE für eine geringe Brandlast und eine lange Lebensdauer
- Betriebsspannung 48 V (-10%) bis 230 V ( 10%) / 45/65 Hz
- Maximallast 4 x 2.5 A resp. 4 x 570 W/VA
- Minimallast 1 W ohmisch
- Verlustleistung 0.4 W / 4.7 W (Standby / Nennlast
(OEM Lingg Janke DIM4FU-2-FW, LJ 87601)
