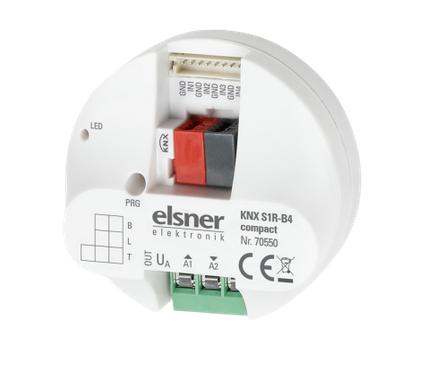

Elsner 70550 KNX S1R-B4 compact Multifunktionaler Aktor, 4 Binäreingänge
Art.Nr.: ELSNER 70550
Hersteller: Elsner PG X2
CHF 171.68
incl. 8.1 % MWST
-
Wird für Sie bestellt (1 - 2 Wochen)
- Gewicht 0,1 kg
Produktbeschreibung
Elsner 70550 KNX S1R-B4 compact Multifunktionaler Aktor, 4 Binäreingänge
Multifunktionaler KNX-Aktor mit integrierter Fassadensteuerung für
Antriebe von Jalousien, Markisen, Rollläden, Fenstern und für schaltbare
Verbraucher wie Licht oder Lüftung. Potenzialfreier
Multifunktions-Ausgang, 4 Binäreingänge.
Der Aktor KNX S1R-B4 compact mit integrierter Fassadensteuerung hat einen

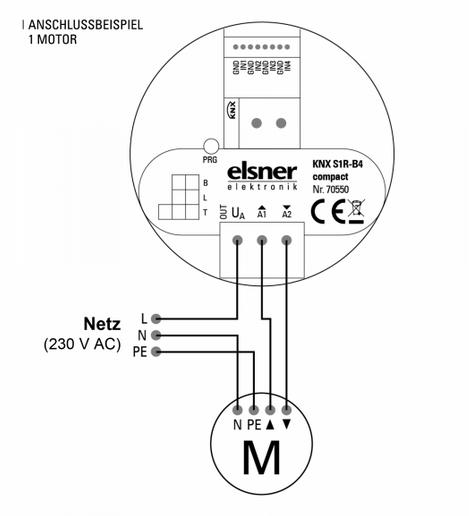

Multifunktions-Ausgang, an dem entweder ein Antrieb mit Auf/Ab-Steuerung (Jalousie,

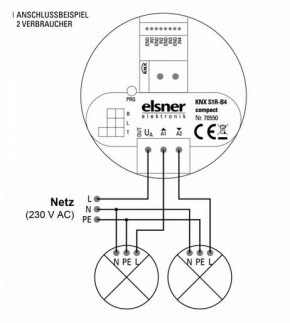

Markise, Rollladen, Fenster) oder zwei schaltbare Geräte (Ein/Aus bei Licht
und Lüftung) angeschlossen werden. Durch die potenzialfreie Ausführung des Ausgangs
können auch andere Systeme angesteuert werden, z. B. über den Handtastereingang
eines Motorsteuergeräts.
Multifunktions-Ausgang, an dem entweder ein Antrieb mit Auf/Ab-Steuerung (Jalousie,
Markise, Rollladen, Fenster) oder zwei schaltbare Geräte (Ein/Aus bei Licht
und Lüftung) angeschlossen werden. Durch die potenzialfreie Ausführung des Ausgangs
können auch andere Systeme angesteuert werden, z. B. über den Handtastereingang
eines Motorsteuergeräts.
Die Automatik kann extern oder intern vorgegeben werden. Intern stehen zahlreiche
Möglichkeiten für Sperrungen, Verriegelungen (z. B. Master-Slave) und Prioritäts-
Festlegungen (z. B. Manuell-Automatik) zur Verfügung. Szenen können gespeichert
und über den Bus abgerufen werden (Szenensteuerung mit 16 Szenen pro Antrieb).
Für den Anschluss von Binärkontakten stehen 4 digitale Eingänge zur Verfügung.
Hier können z. B. ein Nulllagesensor oder Taster angeschlossen werden.
Möglichkeiten für Sperrungen, Verriegelungen (z. B. Master-Slave) und Prioritäts-
Festlegungen (z. B. Manuell-Automatik) zur Verfügung. Szenen können gespeichert
und über den Bus abgerufen werden (Szenensteuerung mit 16 Szenen pro Antrieb).
Für den Anschluss von Binärkontakten stehen 4 digitale Eingänge zur Verfügung.
Hier können z. B. ein Nulllagesensor oder Taster angeschlossen werden.
| Gehäuse | Kunststoff |
| Farbe | Weiß |
| Montage | Unterputz (in Gerätedose Ø 60 mm, 60 mm tief) |
| Schutzart | IP 20 |
| Maße | Ø ca. 52 mm, Tiefe ca. 24 mm |
| Gewicht | ca. 40 g |
| Umgebungstemperatur | Betrieb -20...+70°C, Lagerung -30...+85°C |
| Umgebungsluftfeuchtigkeit | 5...80% rF, nicht kondensierend |
| Betriebsspannung | KNX-Busspannung |
| Strom am Bus | Relais nicht angezogen: 15 mA 2 Relais angezogen: 25 mA |
| Ausgang | 1 × Ausgang potenzialfrei mit 2 Anschlüssen für Antrieb Auf/Ab oder 2 Geräte, Spannungsversorgung U |
| Eingänge | 4× Digital, maximale Leitungslänge 10 m |
| Datenausgabe | KNX +/- Bussteckklemme |
| BCU-Typ | eigener Mikrocontroller |
| PEI-Typ | 0 |
| Gruppenadressen | max. 254 |
| Zuordnungen | max. 254 |
| Kommunikationsobjekte | 156 |
