Elsner 70574 KNX R1-B4 compact 16A KNX-Aktor mit potenzialfreiem Relais-Ausgang zum schalten von Verbrauchern bis zu 16 A. Zeitfunktionen. 4 Binäreingänge.

Art.Nr.: ELSNER 70574

Hersteller: Elsner PG X2

CHF 187.13
incl. 8.1 % MWST

  • Wird für Sie bestellt (1 - 2 Wochen) Wird für Sie bestellt (1 - 2 Wochen)
  • Gewicht 0,1 kg

Produktbeschreibung

Elsner 70574 KNX R1-B4 compact 16A KNX-Aktor mit potenzialfreiem Relais-Ausgang zum schalten von Verbrauchern bis zu 16 A. Zeitfunktionen. 4 Binäreingänge.

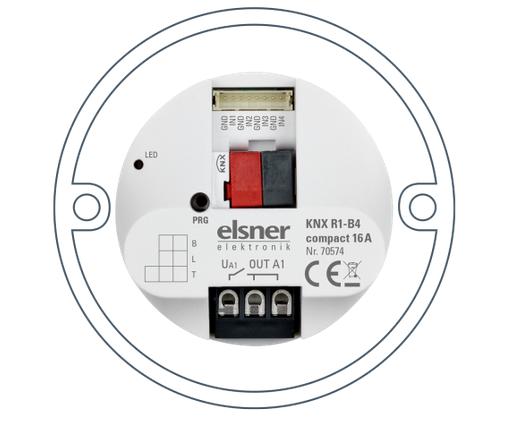

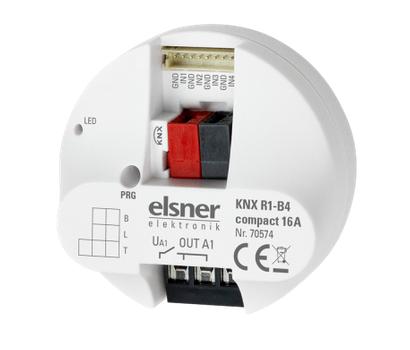

Der potenzialfreie Relais-Ausgang des Aktor KNX R1-B4 compact 16 A schaltet einen Verbraucher bis zu 16 Ampere.

In der Geräte-Applikation können Zeitfunktionen, wie eine Ein- und Ausschaltverzögerung oder Treppenlichtfunktion eingerichtet werden. Auch eine Verknüpfung mit UND oder ODER ist möglich.

Für den Anschluss von Binärkontakten stehen 4 digitale Eingänge zur Verfügung. Hier können z. B. Taster angeschlossen werden.

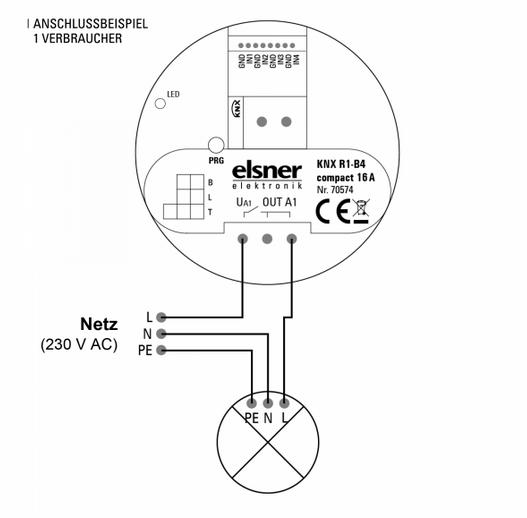

• Potenzialfreier Relais-Ausgang für einen Verbraucher mit bis zu 16 A. Ausführung als Doppelklemme, sodass zwei Verbraucher einfach als Gruppe angeschlossen werden können.
• Zeitfunktionen: Ein- und/oder Ausschaltverzögerung, Treppenlichtzeitschalter mit einstellbarer Vorwarnung (Licht blinkt vor dem Abschalten)
• 4 Binäreingänge

Die Konfiguration erfolgt mit der KNX-Software ETS 5.

Gehäuse Kunststoff
Farbe Weiß
Montage Unterputz (in Gerätedose Ø 60 mm, 60 mm tief)
Schutzart IP 20
Maße Ø ca. 52 mm, Tiefe ca. 24 mm
Gewicht ca. 40 g
Umgebungstemperatur Betrieb -20...+45°C, Lagerung -30...+85°C
Umgebungsluftfeuchtigkeit 5...80% rF, nicht kondensierend
Betriebsspannung KNX-Busspannung
Strom am Bus Relais nicht angezogen: 15 mA
Relais angezogen: 25 mA
Ausgang 1 × Ausgang potenzialfrei,
Spannungsversorgung U I 2× OUT A1
Belastbarkeit Ausgang:
  • 16 A bei Wechselspannung, maximal 250 V AC
  • 5 A bei Gleichspannung 30 V DC
  • Eingänge 4× Digital, maximale Leitungslänge 10 m
    Datenausgabe KNX +/- Bussteckklemme
    BCU-Typ eigener Mikrocontroller
    PEI-Typ 0
    Gruppenadressen max. 254
    Zuordnungen max. 254
    Kommunikationsobjekte 45
