Elsner 70701 KNX RF LC-TP Medienkoppler KNX TP und KNX RF-Funk
Art.Nr.: ELSNER 70701
Hersteller: Elsner PG X2
CHF 294.32
incl. 8.1 % MWST
-
Wird für Sie bestellt (1 - 2 Wochen)
- Gewicht 0,2 kg
Produktbeschreibung
Elsner KNX RF LC-TP Medienkoppler KNX TP und KNX RF-Funk
Der Medienkoppler KNX RF LC-TP verbindet die drahtgebundene KNX-Installation (KNX TP, Twisted-Pair) mit dem KNX-Funk (KNX RF). Über den Medienkoppler werden Telegramme von TP zu RF und von RF zu TP weitergeleitet. Der KNX RF LC-TP verwendet den Standard KNX RF S.

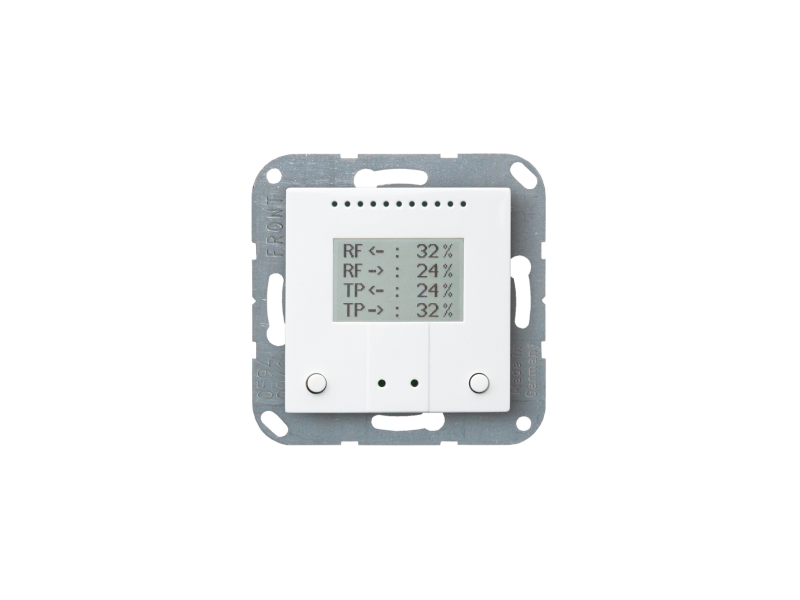

Der KNX RF LC-TP zeigt auf mehreren Displayseiten Adressierung und Traffic und Telegrammfluss an. Das Gehäuse wird mit einem Rahmen der im Gebäude verwendeten Schalterreihe ergänzt und passt sich so nahtlos in die Innenausstattung ein.
Montage: Unterputz, Wandeinbau in Gerätedose Ø 60 mm, 42 mm tief
Schutzart: IP 20
Maße: Gehäuse ca. 55 x 55 (B x H, mm), Aufbautiefe ca. 15 mm, Trägerplatte ca. 71 x 71 (B x H, mm)
Gesamtgewicht: ca. 60 g (mit Trägerplatte)
Umgebungstemperatur Betrieb 0…+50°C, Lagerung -10…+60°C
Umgebungsluftfeuchtigkeit max. 95% rF, Betauung vermeiden
Betriebsspannung KNX-Busspannung
Busstrom max. 15 mA
Der Medienkoppler KNX RF LC-TP verbindet die drahtgebundene KNX-Installation (KNX TP, Twisted-Pair) mit dem KNX-Funk (KNX RF). Über den Medienkoppler werden Telegramme von TP zu RF und von RF zu TP weitergeleitet. Der KNX RF LC-TP verwendet den Standard KNX RF S.
Der KNX RF LC-TP zeigt auf mehreren Displayseiten Adressierung und Traffic und Telegrammfluss an. Das Gehäuse wird mit einem Rahmen der im Gebäude verwendeten Schalterreihe ergänzt und passt sich so nahtlos in die Innenausstattung ein.
- Verbindet drahtlose KNX-Geräte (KNX RF) mit drahtgebundenen Geräten (KNX TP)
- Bidirektionale Kommunikation zwischen KNX TP und KNX RF
- Display-Anzeige zeigt Adressierung, KNX-Traffic (Buslast für RF und TP), einund ausgehende Telegramme (für RF und TP, mit Quell- und Zieladresse)
- 2 Tasten zur Auswahl der Display-Anzeige und für Reset
- Die Konfiguration erfolgt mit der KNX-Software ETS
Montage: Unterputz, Wandeinbau in Gerätedose Ø 60 mm, 42 mm tief
Schutzart: IP 20
Maße: Gehäuse ca. 55 x 55 (B x H, mm), Aufbautiefe ca. 15 mm, Trägerplatte ca. 71 x 71 (B x H, mm)
Gesamtgewicht: ca. 60 g (mit Trägerplatte)
Umgebungstemperatur Betrieb 0…+50°C, Lagerung -10…+60°C
Umgebungsluftfeuchtigkeit max. 95% rF, Betauung vermeiden
Betriebsspannung KNX-Busspannung
Busstrom max. 15 mA
