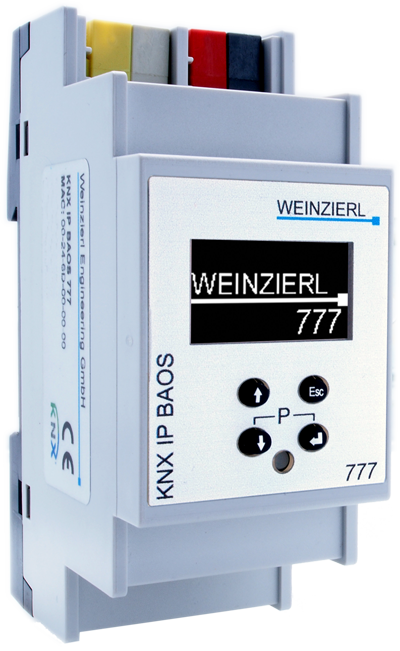

Weinzierl 5193 KNX IP Interface and Object Server / bis zu 2000 Datenpunkte / OLED Display - 2TE (36mm)

Art.Nr.: Weinzierl 5193 KNX IP BAOS 777

CHF 502.45
incl. 8.1 % MWST

zzgl. Versandkosten

Wird für Sie bestellt (1 - 2 Wochen)
Gewicht 0,15 kg

Produktbeschreibung

Weinzierl 5193 KNX IP Interface and Object Server / bis zu 2000 Datenpunkte / OLED Display - 2TE (36mm)

Das Gerät basiert auf einer komplett neuentwickelten Plattform mit neuem Design. Es wurden nicht nur der Funktionsumfang und die Ressourcen des BAOS Protokolls erweitert, sondern auch ein Webserver integriert, der die Visualisierung und Steuerung in einem Webbrowser ermöglicht. Somit vollführt das KNX IP BAOS 777 den Sprung vom anwendungsspezifischen Interface zum umfassenden IP Gateway für KNX Installationen.

Das KNX IP BAOS 777 ist ein sehr kompaktes (2TE) und gleichzeitig leistungsfähiges IP-Gerät für den KNX-Bus. Trotz der geringen Einbaubreite verfügt das Gerät über ein grafisches Display mit Menüführung.

Das KNX IP BAOS 777 vereint die Funktion einer KNX IP Schnittstelle mit der Funktion eines universellen IP Gateways für die Gebäudesteuerung. Es verbindet den KNX Bus mit der vorhandenen IP-Infrastruktur. Durch den integrierten Web-Server ermöglicht das Gerät die Visualisierung und Steuerung von Gebäuden, Räumen und Funktionen in einem Standard-Webbrowser auf einem PC oder mobilen Geräten wie Smartphones und Tablets. Die Konfiguration erfolgt mit der ETS Software.

Über das BAOS Protokoll (zum Beispiel als Web-Services) ermöglicht das Gerät auch eine technische Schnittstelle zur KNX Installation. Dies ermöglicht eine schnelle Integration von Nicht-KNX-Geräten in ein KNX-Netzwerk.

Technische Daten

    Gehäuse: Kunststoff
    Reiheneinbau, Einbaubreite 2 TE
    Gewicht: ca. 90 Gramm

Bedienelemente

    4 Taster für lokale Bedienung mit Menü

Anzeigeelemente

    OLED Display s/w mit einer Auflösung von 128x64 Pixeln
    KNX Programmier-LED
    LAN Status-LEDs an der RJ45 Buchse

Ethernet

    100BaseTX (100Mbit/s)
    Unterstützte Internet Protokolle ARP, ICMP, IGMP, UDP/IP, TCP/IP und DHCP
    KNXnet/IP Protokolle: Core, Device Management, Tunneling
    Max. Anzahl der Tunneling Verbindungen: 8
    KNX BAOS Binary Protocol V2.1
    KNX BAOS Web Services (JSON)
    Max. Anzahl der BAOS Verbindungen: 10

KNX

    Gerätemodell System B
    kompatibel ab ETS 4.2 (oder höher)
    Max. Anzahl der Kommunikationsobjekte: 2000 (generische Datenbank)
    Max. Anzahl der Gruppenadressen: 2000

Spannungsversorgung

    Externe Versorgung 12-30V=
    Alternativ: Power over Ethernet (PoE IEEE 802.3af)
    Leistungsaufnahme: < 1,5 W

Anschlüsse

    KNX-Anschlussklemme
    LAN-Anschlussbuchse RJ-45
    Anschlußklemme für Versorgungsspannung
