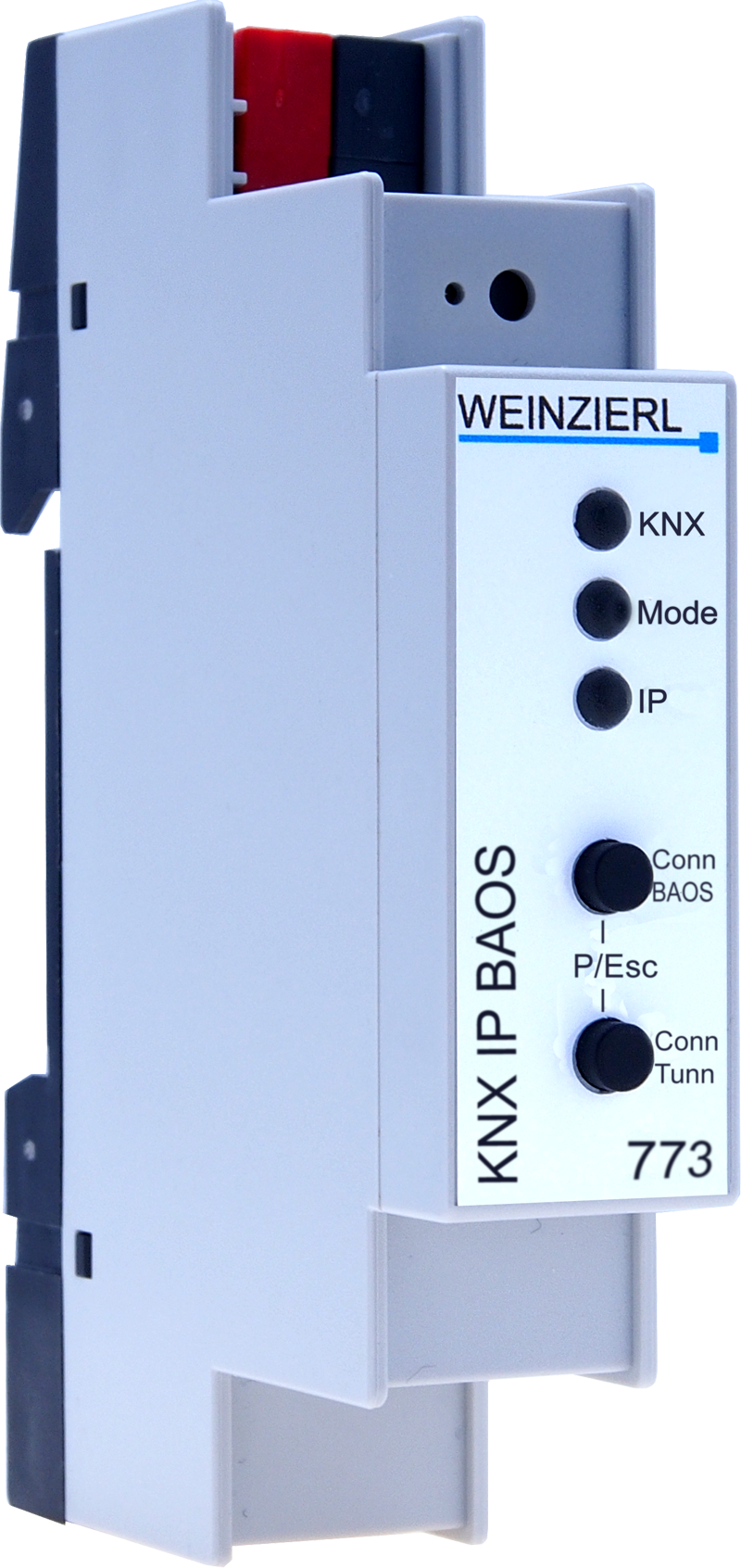

Weinzierl 5262 KNX IP BAOS 773, KNX IP Interface and Object Server / 250 Datenpunkte - 1TE (18mm)
Art.Nr.: Weinzierl 5262 KNX IP BAOS 773
Hersteller: Weinzierl
CHF 328.41
incl. 8.1 % MWST
-
An lager
- Gewicht 0,15 kg
Produktbeschreibung
Das KNX IP BAOS 773 ist eine universelle Schnittstelle für den KNX Installations-Bus. BAOS steht für „Bus Access und Object Server“. Kommunikation zum KNX ist sowohl auf Telegrammebene (KNXnet/IP Tunneling) als auch auf Datenpunktebene (KNX Application Layer) möglich. Clients können über ein binäres Protokoll (TCP/IP oder UDP/IP) oder über JSON (Java Script Object Notation) Web Services direkt auf Gruppenobjekte zugreifen.

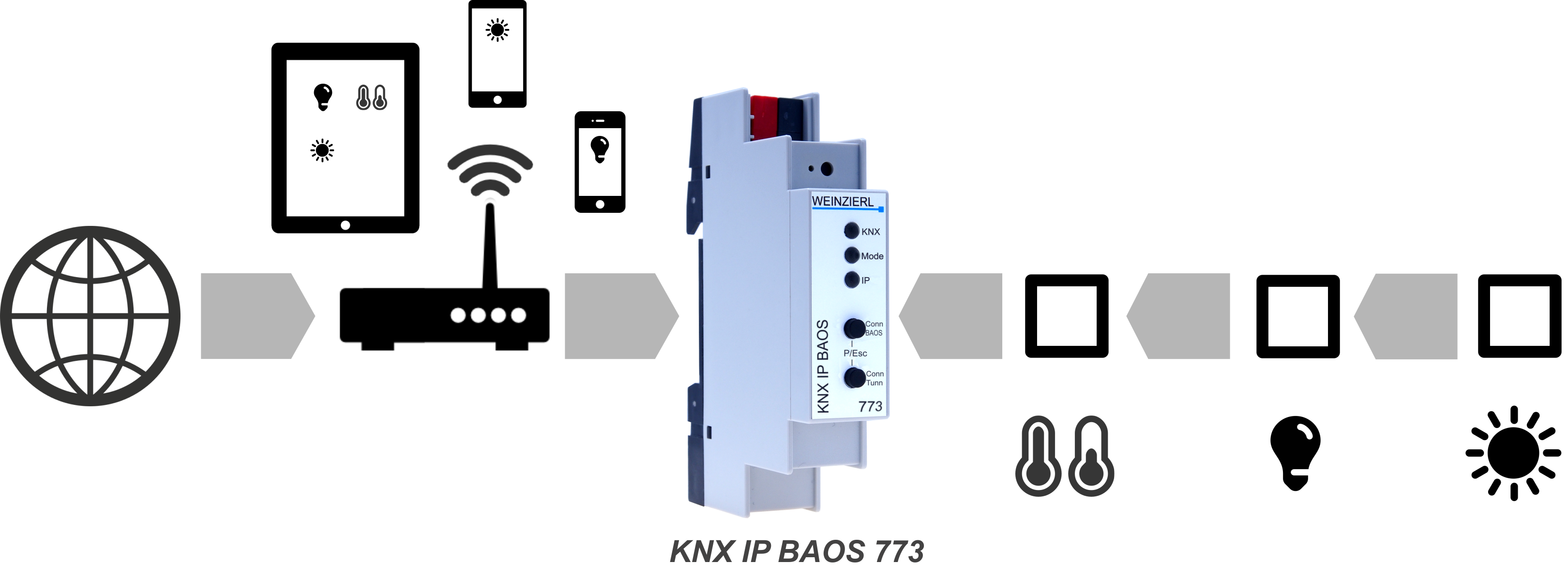

Das Gerät wird mit der ETS konfiguriert und unterstützt bis zu 250 Gruppenobjekte. Die Hauptanwendung des KNX IP BAOS ist die Verbindung von nicht-KNX Geräten und Anwendungen mit dem KNX Bus. Eine Implementierung des BAOS Protokolls ermöglicht die vollständige Integration in das KNX-System einschließlich der ETS-Unterstützung. Der generische ETS Datenbankeintrag stellt eine flache Liste von Datenpunkten und Parametern zur Verfügung. Er kann für eine schnelle Integration und für Entwicklungs-zwecke verwendet werden. Es können individuelle ETS-Datenbankeinträge von OEM-Herstellern erstellt werden.
Die Taster dienen zur Diagnose. Die LEDs zeigen Betriebszustände sowie Kommunikationsfehler am Bus an. Die Spannungsversorgung erfolgt über den KNX Bus.
BAOS SDK
Zur schnellen und einfachen Integration der BAOS Services in eigene Projekte stehen zwei kostenlose SDKs zur Verfügung. Zum einen das BAOS Binary SDK, eine C++ Implementierung des BAOS Protokolls. Folgende Systeme werden unterstützt:
- Windows
- Linux
- Mac OS X
- iOS
Für die Einbindung der BAOS Services in einem Web-Browser bieten wir das BAOS Web Services SDK an. Dieses SDK basiert auf HTTP und Java Script, es stellt die BAOS Services als einfache Java Script API zur Verfügung.
Die SDKs (Software Development Kit) können auf der Weinzierl Website heruntergeladen werden.
Mechanische Daten
- Gehäuse: Kunststoff (PC)
- Reiheneinbau, Einbaubreite 1 TE (18mm)
- Gewicht: ca. 40 g
Bedien- und Anzeigeelemente
- 2 Tasten und 3 LEDs. mehrfarbig
- KNX Programmiertaste mit LED (rot)
Ethernet
- 10BaseT (10Mbit/s)
- Unterstützte Internet Protokolle ARP, ICMP, IGMP, UDP/IP, TCP/IP, DHCP und Auto IP
- bis zu 5 Verbindungen gleichzeitig über KNXnet/IP Tunneling
- KNX BAOS Binary Protocol V2.0
- KNX BAOS Web Services (JSON)
KNX
- Medium TP
- Gerätemodell System B
- Max. Anzahl der Kommunikationsobjekte: 250
Spannungsversorgung
- KNX Bus ca. 15 mA
Anschlüsse
- Busklemme für KNX (rot/schwarz)
- LAN-Anschlussbuchse RJ-45
