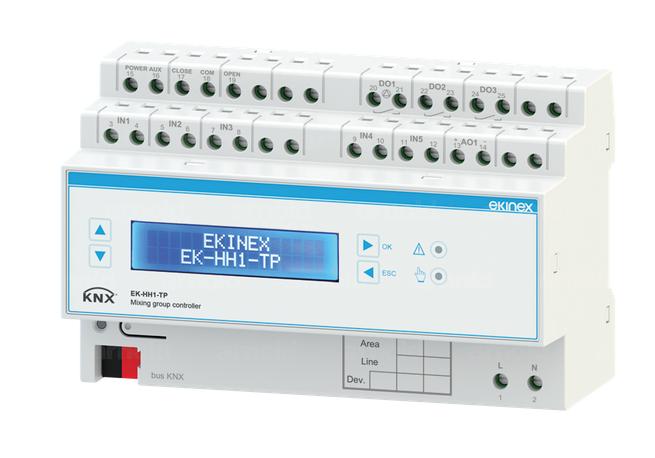

EKINEX EK-HH1-TP KNX Mischgruppenaktor für Mischventil (3-Punkt oder 0-10 Volt)
Art.Nr.: EKINEX EK-HH1-TP
Hersteller: Ekinex
CHF 606.98
incl. 8.1 % MWST
-
Wird für Sie bestellt (1 - 2 Wochen)
- Gewicht 0,4 kg
Produktbeschreibung
EKINEX EK-HH1-TP KNX Mischgruppenaktor für Mischventil (3-Punkt oder 0-10 Volt)
Beschreibung
Der Mischantrieb Ekinex® EK-HH1-TP ermöglicht die Steuerung einer Mischanlage durch Ansteuerung eines Stellmotors des Mischventils (3-Punkt schwimmend oder mit 0-10 V-Signal), die Steuerung einer Umwälzpumpe und die Erfassung der Vorlauf- und Rücklauftemperatur der Wärmeträgerflüssigkeit und der Temperatur der Außenluftmasse. Die Vorlauftemperatur der Wärmeträgerflüssigkeit kann auf einen festen Punkt geregelt werden, mit externer Klimakompensation, mit externer Klimakompensation und Rekalibrierung auf interne Bedingungen. Die Regelungsarten können für Heizen und Kühlen getrennt gewählt werden. Das Gerät eignet sich besonders für Fußboden- und Deckenstrahlungsheizungs- und -kühlungsanwendungen in Kombination mit Ekinex®-Raumthermostaten mit integrierten Temperatur- und Luftfeuchtigkeitssensoren. Die Folientastatur ermöglicht die manuelle Bedienung und verfügt über LEDs zur Statusanzeige; das LCD-Display ermöglicht die Visualisierung/Einstellung der wichtigsten Betriebsparameter. Das Gerät verfügt über ein integriertes KNX-Bus-Kommunikationsmodul und ist für die 35-mm-Profilschienenmontage ausgelegt. Die Stromversorgung erfolgt über den KNX-Bus, für den Betrieb ist zusätzlich eine Netzspannung von 230 Vac erforderlich.
Technische Daten
Stromversorgung
Spannung (Verbrauchersteuerung): 230 Vac 50/60 Hz
Spannung (elektronischer Teil): 30 Vdc über KNX-Bus
Eingaben
3 Analoge ausschließlich für NTC 10 kΩ Temperaturfühler bei 25°C
2 konfigurierbar als analog (ausschließlich für NTC 10 kΩ Temperaturfühler bei 25°C) oder digital (potentialfrei)
Ausgänge
1 für schwimmende 3-Punkt-Servomotorsteuerung, 1 A, 250 Vac
1 für die Steuerung von Servomotoren mit 0-10 V-Signal, hochohmiger Eingangsanschluss
3 für zusätzliche Funktionen, Relais 10(5) A, 250 Vac
Lieferung
Ein Terminal für den Anschluss an die Buslinie ist im Lieferumfang enthalten.
