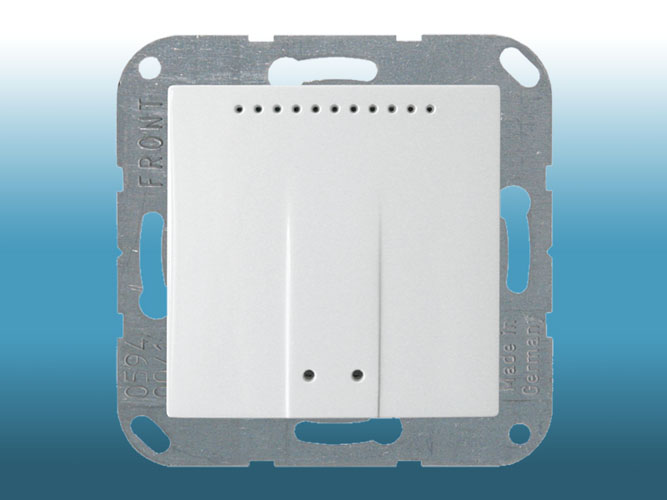

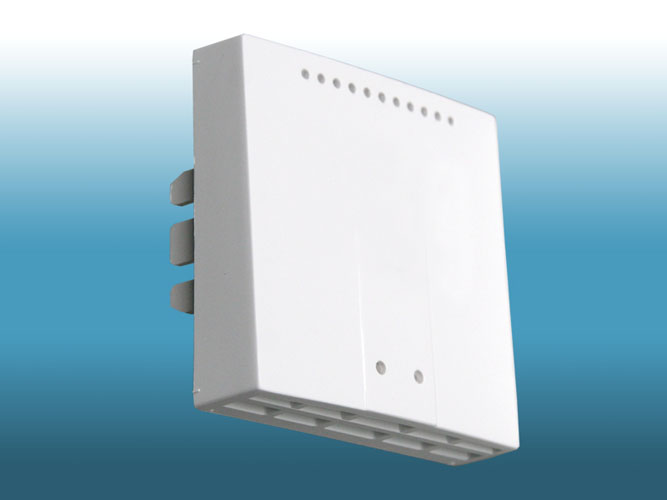

Elsner 70350 KNX T-UP Temperatur basic weiss
Art.Nr.: ELSNER 70350
Hersteller: Elsner PG X2
CHF 181.68
incl. 8.1 % MWST
-
Wird für Sie bestellt (1 - 2 Wochen)
Produktbeschreibung
Elsner 70350 KNX T-UP Temperatur basic weiss
Der Temperatursensor KNX T-UP misst die Raumtemperatur. Über den Bus kann der Sensor einen externen Messwert empfangen und mit den eigenen Daten zu einer Gesamttemperatur (Mischwert) weiterverarbeiten.
Der KNX T-UP stellt vier Schaltausgänge mit einstellbaren Grenzwerten sowie zusätzliche UND- und ODER-Logik-Verknüpfungen zur Verfügung. Der Sensor hat einen PI-Regler für Heizung und Kühlung.
Funktionen und Bedienung:
- Messung der Temperatur
- Mischwert aus eigenem Messwert und externem Wert (Anteil prozentual einstellbar)
- PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder zweistufig)
- 4 Schaltausgänge mit einstellbaren Grenzwerten (Grenzwerte werden wahlweise per Parameter oder über Kommunikationsobjekte gesetzt)
- 4 UND- und 4 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die Logik-Gatter können sämtliche Schalt-Ereignisse sowie 8 Logikeingänge (in Form von Kommunikationsobjekten) genutzt werden. Der Ausgang jedes Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
- Konfiguration über die KNX-Software ETS
Technische Daten:
| Gehäuse | Kunststoff (teilweise lackiert) |
| Farben | • Weiß glänzend (ähnlich RAL 9016 Verkehrsweiß) • Aluminium matt • Anthrazit matt • Edelstahl • Sonderfarben auf Anfrage |
| Montage | Unterputz (Wandeinbau in Gerätedose Ø 60 mm, 42 mm tief) |
| Schutzart | IP 20 |
| Maße | Gehäuse ca. 55 × 55 (B × H, mm), Aufbautiefe ca. 15 mm, Trägerplatte ca. 71 × 71 (B × H, mm) |
| Gesamtgewicht | ca. 50 g |
| Umgebungstemperatur | Betrieb -10…+50°C, Lagerung -20…+60°C |
| Luftfeuchtigkeit | max. 95% rF, Betauung vermeiden |
| Betriebsspannung | KNX-Busspannung |
| Busstrom | max. 6 mA, max. 10 mA bei aktiver Programmier-LED |
| Datenausgabe | KNX +/- Bussteckklemme |
| Kommunikationsobjekte | 87 |
| Messbereich | -40…+80°C |
Lieferumfang:
- Gehäuse und Sensorplatine
- Trägerplatte
- Datenblatt mit Installationsanleitung (Deutsch). Datenblatt Englisch auf Anfrage
- Produktdatei VD2 (Deutsch, Englisch) als Download
Sie benötigen zusätzlich (nicht um Lieferumfang enthalten):
- Gerätedose Ø 60 mm, 42 mm tief
- Rahmen (für Einsatz 55 × 55 mm), passend zum im Gebäude verwendeten Schalterprogramm
Zubehör:
- Handbuch mit Beschreibung der Parameter-Einstellung (Deutsch, Englisch) als Download.
