Elsner 70358 KNX T-B-UP Temperatur weiss
Art.Nr.: ELSNER 70358
Hersteller: Elsner PG X2
CHF 225.27
incl. 8.1 % MWST
-
Wird für Sie bestellt (1 - 2 Wochen)
Produktbeschreibung
Der KNX T-UP stellt vier Schaltausgänge mit einstellbaren Grenzwerten sowie zusätzliche UND- und ODER-Logik-Verknüpfungen zur Verfügung. Der Sensor hat einen PI-Regler für Heizung und Kühlung.
Das integrierte Display zeigt den eignen Wert und über den Bus empfangene Daten (z. B. Datum, Uhrzeit). Das Gehäuse wird mit einem Rahmen der im Gebäude verwendeten Schalterreihe ergänzt und passt sich so nahtlos in die Innenausstattung ein.
Funktionen und Bedienung:
- Messung der Temperatur
- Mischwert aus eigenem Messwert und externem Wert (Anteil prozentual einstellbar)
- Display-Anzeige 1-3 Zeilen (eigener Wert oder über der Bus empfangene Werte)
- PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder zweistufig)
- 4 Schaltausgänge mit einstellbaren Grenzwerten (Grenzwerte werden wahlweise per Parameter oder über Kommunikationsobjekte gesetzt)
- 4 UND- und 4 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die Logik-Gatter können sämtliche Schalt-Ereignisse sowie 8 Logikeingänge (in Form von Kommunikationsobjekten) genutzt werden. Der Ausgang jedes Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
- Konfiguration über die KNX-Software ETS
Technische Daten:
| Gehäuse | Kunststoff (teilweise lackiert) |

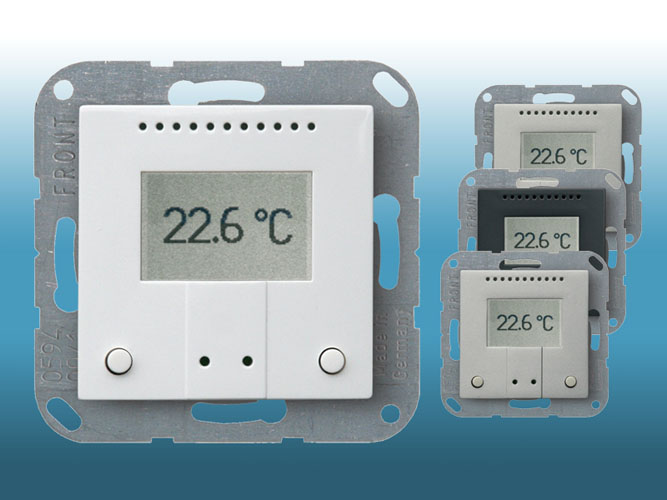

| Farben | • Weiß glänzend (ähnlich RAL 9016 Verkehrsweiß) • Aluminium matt • Anthrazit matt • Edelstahl • Sonderfarben auf Anfrage |
| Montage | Unterputz (Wandeinbau in Gerätedose Ø 60 mm, 42 mm tief) |
| Schutzart | IP 20 |
| Maße | Gehäuse ca. 55 × 55 (B × H, mm), Aufbautiefe ca. 15 mm, Trägerplatte ca. 71 × 71 (B × H, mm) |
| Gesamtgewicht | ca. 50 g |
| Umgebungstemperatur | Betrieb -10…+50°C, Lagerung -20…+60°C |
| Luftfeuchtigkeit | max. 95% rF, Betauung vermeiden |
| Betriebsspannung | KNX-Busspannung |
| Busstrom | max. 6 mA, max. 10 mA bei aktiver Programmier-LED |
| Datenausgabe | KNX +/- Bussteckklemme |
| Kommunikationsobjekte | 87 |
| Messbereich | -40…+80°C |
Lieferumfang:
- Gehäuse und Sensorplatine
- Trägerplatte
- Datenblatt mit Installationsanleitung (Deutsch). Datenblatt Englisch auf Anfrage
- Produktdatei VD2 (Deutsch, Englisch) als Download
Sie benötigen zusätzlich (nicht um Lieferumfang enthalten):
- Gerätedose Ø 60 mm, 42 mm tief
- Rahmen (für Einsatz 55 × 55 mm), passend zum im Gebäude verwendeten Schalterprogramm
Zubehör:
- Handbuch mit Beschreibung der Parameter-Einstellung (Deutsch, Englisch) als Download.
