Elsner KNX T-Objekt-UP Temperatur
Art.Nr.: ELSNER 70179
Hersteller: Elsner PG X2
CHF 125.36
incl. 8.1 % MWST
-
Wird für Sie bestellt (1 - 2 Wochen)
Produktbeschreibung
Der KNX T-Objekt-UP stellt vier Schaltausgänge mit einstellbaren Grenzwerten sowie zusätzliche UND- und ODER-Logik-Verknüpfungen zur Verfügung. Der Sensor hat einen PI-Regler für Heizung und Kühlung.
Das Gerät wird mit einem Rahmen und einer Blindabdeckung der im Gebäude verwendeten Schalterreihe ergänzt und passt sich so nahtlos in die Innenausstattung ein.
Funktionen und Bedienung:
- Messung der Temperatur
- Mischwert aus eigenem Messwert und externem Wert (Anteil prozentual einstellbar)
- PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder zweistufig)
- 4 Schaltausgänge mit einstellbaren Grenzwerten (Grenzwerte werden wahlweise per Parameter oder über Kommunikationsobjekte gesetzt)
- 4 UND- und 4 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die Logik-Gatter können sämtliche Schalt-Ereignisse sowie 8 Logikeingänge (in Form von Kommunikationsobjekten) genutzt werden. Der Ausgang jedes Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
- Konfiguration über die KNX-Software ETS
Technische Daten:
| Montage | Unterputz (Wandeinbau in Gerätedose Ø 60 mm, 42 mm tief) |
| Maße | Montageplatte ca. 70 × 70 (B × H, mm) |
| Gewicht | ca. 20 g |
| Umgebungstemperatur | Betrieb -20…+70°C, Lagerung -55…+150°C |
| Umgebungsluftfeuchtigkeit | max. 95% rF, Betauung vermeiden |
| Betriebsspannung | KNX-Busspannung |
| Busstrom | max. 6 mA, max. 10 mA bei aktiver Programmier-LED |
| Datenausgabe | KNX +/- Bussteckklemme |
| Kommunikationsobjekte | 80 |
| Messbereich | -40…+80°C |
Lieferumfang:

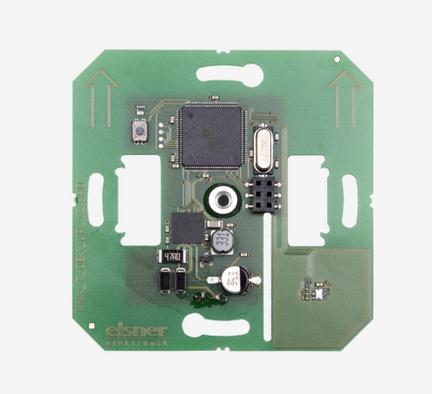

- Sensorplatine, zugleich Trägerplatte
- Datenblatt mit Installationsanleitung (Deutsch). Datenblatt Englisch auf Anfrage
- Produktdatei VD2 (Deutsch, Englisch) als Download
Sie benötigen zusätzlich (nicht um Lieferumfang enthalten):
- Gerätedose Ø 60 mm, 42 mm tief
- Rahmen, passend zum im Gebäude verwendeten Schalterprogramm
- Blindabdeckung, passend zum Schalterprogramm
Zubehör:
- Handbuch mit Beschreibung der Parameter-Einstellung (Deutsch, Englisch) als Download.
