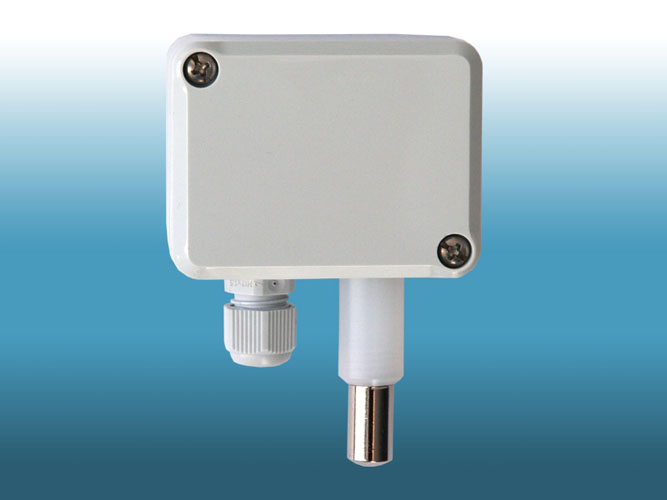

Elsner KNX T-AP Temperatur
Art.Nr.: ELSNER 70121
Hersteller: Elsner PG X2
CHF 226.19
incl. 8.1 % MWST
Produktbeschreibung
Der Temperatursensor KNX T-AP misst die Temperatur im Innen- oder Außenbereich. Über den Bus kann der Sensor einen externen Messwert empfangen und mit den eigenen Daten zu einer Gesamttemperatur (Mischwert) weiterverarbeiten.
Der KNX T-AP stellt vier Schaltausgänge mit einstellbaren Grenzwerten sowie zusätzliche UND- und ODER-Logik-Verknüpfungen zur Verfügung. Der Sensor hat einen PI-Regler für Heizung und Kühlung.
Funktionen und Bedienung:
- Messung der Temperatur
- Mischwert aus eigenem Messwerte und externem Wert (Anteil prozentual einstellbar)
- PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder zweistufig)
- 4 Schaltausgänge mit einstellbaren Grenzwerten (Grenzwerte werden wahlweise per Parameter oder über Kommunikationsobjekte gesetzt)
- 4 UND- und 4 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die Logik-Gatter können sämtliche Schalt-Ereignisse sowie 8 Logikeingänge (in Form von Kommunikationsobjekten) genutzt werden. Der Ausgang jedes Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
- Konfiguration über die KNX-Software ETS
Technische Daten:
Gehäuse | Kunststoff, Sensorhülse Metall |
Farbe | Grau |
Montage | Aufputz |
Schutzklasse | IP 65 |
Maße | ca. 65 x 93 x 38 (B x H x T, mm) |
Gesamtgewicht | ca. 70 g |
Umgebungstemperatur | Betrieb -30…+85°C Lagerung -55…+125°C |
Betriebsspannung | KNX-Busspannung |
Busstrom | max. 5,5 mA, max. 15 mA bei aktiver Programmier-LED |
Datenausgabe | KNX +/- Bussteckklemme |
Kommunikationsobjekte | 80 |
Messbereich | -30…+80°C |
Lieferumfang:
- Sensor im Aufputzgehäuse
- Datenblatt mit Installationsanleitung (Deutsch). Datenblatt Englisch auf Anfrage
- Produktdatei VD2 (Deutsch, Englisch) als Download
Zubehör:
- Handbuch mit Beschreibung der Parameter-Einstellung (Deutsch, Englisch) als Download.
