Elsner KNX T-UN Temperatur, -30 bis +130°C
Art.Nr.: ELSNER 70220
Hersteller: Elsner PG X2
CHF 236.19
incl. 8.1 % MWST
-
Wird für Sie bestellt (1 - 2 Wochen)
Produktbeschreibung

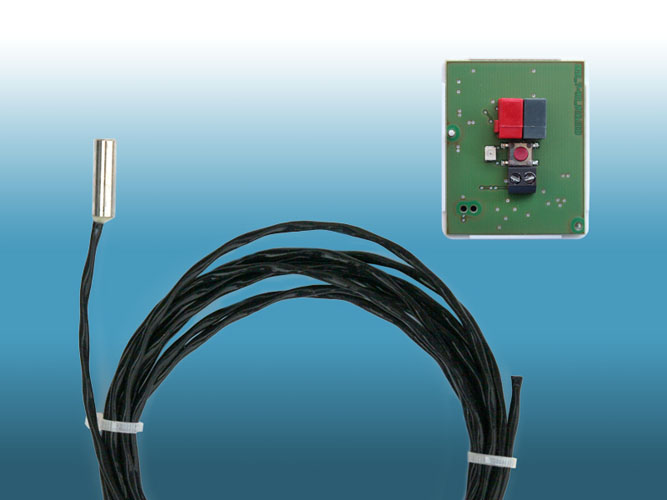

Der Temperatursensor KNX T-UN besteht aus Auswerteelektronik und Messfühler. Der Sensor misst die Temperatur im Innen- oder Außenbereich.
Über den Bus kann der Sensor einen externen Messwert empfangen und mit den eigenen Daten zu einer Gesamttemperatur (Mischwert) weiterverarbeiten.
Der KNX T-UN stellt vier Schaltausgänge mit einstellbaren Grenzwerten sowie zusätzliche UND- und ODER-Logik-Verknüpfungen zur Verfügung. Der Sensor hat einen PI-Regler für Heizung und Kühlung.
Funktionen und Bedienung:
- Messung der Temperatur
- Mischwert aus eigenem Messwert und externem Wert (Anteil prozentual einstellbar)
- PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder zweistufig)
- 4 Schaltausgänge mit einstellbaren Grenzwerten (Grenzwerte werden wahlweise per Parameter oder über Kommunikationsobjekte gesetzt)
- 4 UND- und 4 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die Logik-Gatter können sämtliche Schalt-Ereignisse sowie 8 Logikeingänge (in Form von Kommunikationsobjekten) genutzt werden. Der Ausgang jedes Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
- Konfiguration über die KNX-Software ETS
Technische Daten:
| Gehäuse | Kunststoff, Sensorhülse Metall |
| Farbe | Gehäuse weiß, Kabel schwarz |
| Montage | Einbau |
| Schutzart Messfühler | IP 68 |
| Maße Auswerteelektronik | ca. 38 x 47 x 24 (B x H x T, mm) |
| Maße Messfühler | Länge Sensorhülse ca. 20 mm, Durchmesser ca. 6 mm, Kabellänge ca. 300 cm |
| Umgebungsluftfeuchtigkeit | Auswerteelektronik: max. 95% rF, Betauung vermeiden |
| Betriebsspannung | KNX-Busspannung |
| Busstrom | max. 8 mA |
| Datenausgabe | KNX +/- Bussteckklemme |
| Kommunikationsobjekte | 80 |
| Messbereich | -30…+130°C |
Lieferumfang:
- Auswerteelektronik
- Messfühler mit 3 m Kabel
- Datenblatt mit Installationsanleitung (Deutsch). Datenblatt Englisch auf Anfrage
- Produktdatei VD2 (Deutsch, Englisch) als Download
Zubehör:
- Handbuch mit Beschreibung der Parameter-Einstellung (Deutsch, Englisch) als Download.
Ersatzteil:
- Temperatursensor T-130 Bestellnummer: 30518
