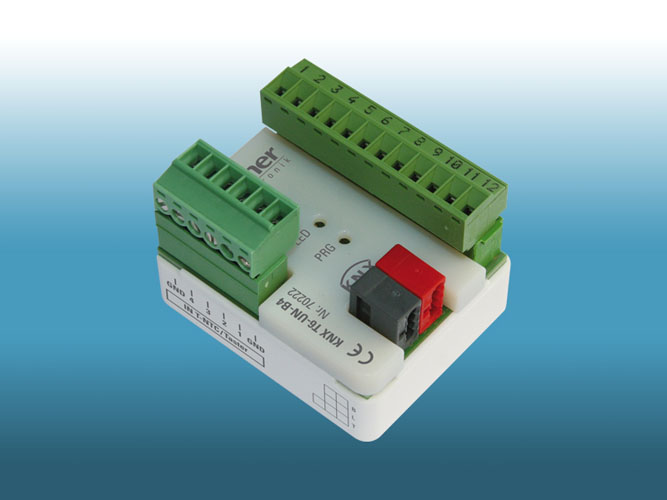

Elsner KNX T6-UN-B4 Temperatur, Auswerteeinheit für 6 Temperatursensoren
Art.Nr.: ELSNER 70222
Hersteller: Elsner PG X2
CHF 260.71
incl. 8.1 % MWST
-
Wird für Sie bestellt (1 - 2 Wochen)
- Gewicht 0,04 kg
Produktbeschreibung
Die Temperatur-Auswerteeinheit KNX T6-UN-B4 hat sechs
Temperatur-Eingänge für Sensoren T-100 oder T-130 und vier
Analog-/Digitaleingänge, die z. B. für Taster oder für
Temperatursensoren T-NTC genutzt werden können. Die Temperaturmesswerte
aller Eingänge können mit externen Messwerten zu einem Mischwert
verarbeitet werden (Gesamttemperatur, Durchschnittstemperatur).
Die KNX T6-UN-B4 stellt sechs Schaltausgänge mit einstellbaren Grenzwerten zur Verfügung. Sechs PI-Regler steuern Heizung und Kühlung (ein- oder zweistufig). Über Logik-Gatter können zusätzlich Verknüpfungen eingerichtet werden.
Die KNX T6-UN-B4 stellt sechs Schaltausgänge mit einstellbaren Grenzwerten zur Verfügung. Sechs PI-Regler steuern Heizung und Kühlung (ein- oder zweistufig). Über Logik-Gatter können zusätzlich Verknüpfungen eingerichtet werden.
Funktionen und Bedienung:
- 6 Temperatur-Eingänge für Sensoren T-100 oder T-130
- 4 Analog-/Binäreingänge z. B. für Taster oder Temperatursensoren T-NTC
- Mischwertberechnung für alle angeschlossenen Temperatursensoren
(Anteil des eigenen Messwert und externen Werts prozentual einstellbar) - 6 Schaltausgänge mit einstellbaren Grenzwerten (Grenzwerte werden
wahlweise per Parameter oder über Kommunikationsobjekte gesetzt) - 6 PI-Regler für Heizung und/oder Kühlung (ein- oder zweistufig)
- 4 UND- und 4 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die
Logik-Gatter können 16 Logikeingänge (in Form von Kommunikationsobjekten)
genutzt werden. Der Ausgang jedes Gatters kann wahlweise als 1 Bit oder 2 x
8 Bit konfiguriert werden
Technische Daten:
| Gehäuse | Kunststoff |
| Farbe | weiß |
| Montage | Einbau |
| Schutzart | IP 20 |
| Maße Auswerteelektronik | ca. 38 × 47 × 32 (B × H × T, mm) |
| Gewicht | ca. 40 g |
| Umgebungstemperatur | Betrieb -30…+70°C, Lagerung -55…+125°C |
| Umgebungsluftfeuchtigkeit | max. 95% rF, Betauung vermeiden |
| Betriebsspannung | KNX-Busspannung |
| Busstrom | max. 8 mA |
| Datenausgabe | KNX +/- Bussteckklemme |
| Kommunikationsobjekte | 333 |
| Eingänge | 6× Temperatursensor 4× Analog-/Binär |
Lieferumfang:
- Auswerteelektronik
- Datenblatt mit Installationsanleitung
- Produktdatei VD als Download
