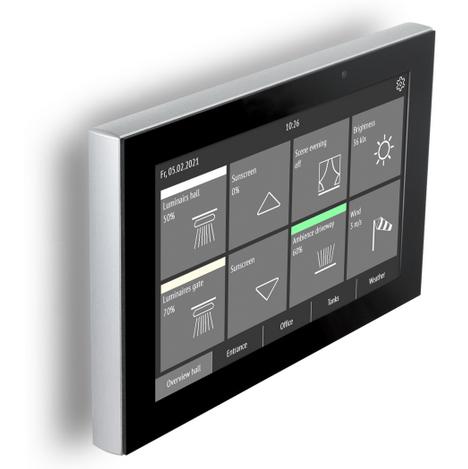

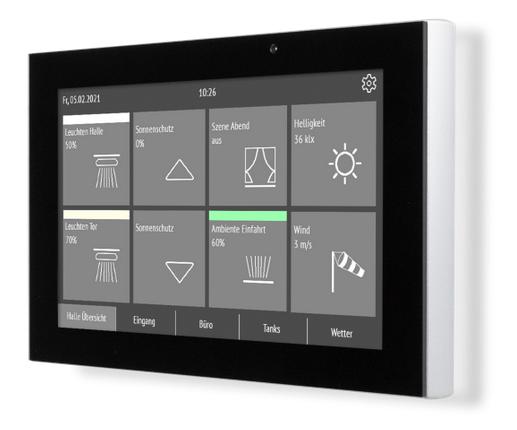

ELSNER 71270 Fabro KNX Touchpanel, Anzeige und Bedienpanel, Schutzart IP66, Alugehäuse
Art.Nr.: ELSNER 71270
Hersteller: Elsner PG X2
CHF 905.68
incl. 8.1 % MWST
Produktbeschreibung
ELSNER 71270 Fabro KNX Touchpanel, Anzeige und Bedienpanel, Schutzart IP66, Alugehäuse
Das
Touchpanel Fabro KNX ist ein Bedien- und Anzeigedisplay mit Schutzgrad
IP 66 für das KNX-Gebäudebussystem. Ein robustes Alu Gehäuse schützt den

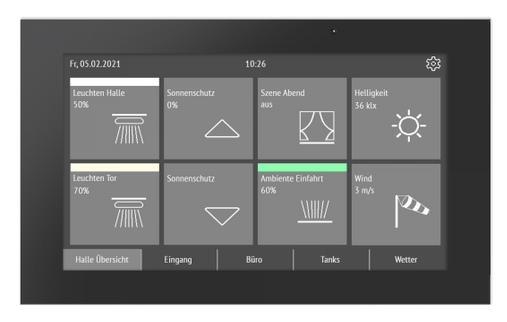

7-Zoll-Bildschirm mit Echtglas-Touch-Oberfläche. Auf 5 Anzeigeseiten
können je 8 Flächen dargestellt werden. In jeder Fläche werden Texte,
Werte, ein Symbol und ein Farbfeld angezeigt. Den Flächen werden
Funktionen mit Objekten von 1 Bit (Schalten) bis 14 Byte (Text)
zugeordnet.
Konfiguration mit ETS
- KNX-Steuerung mit Zugriff auf die Teilnehmer im KNX-Gebäudebus-System
- Farb-Touch-Display 7 Zoll zur manuellen Bedienung und zur Systemeinrichtung
- 5 Anzeige-Seiten, die mit je 8 unterschiedlichen Flächen für Bedienung oder Anzeige konfiguriert werden können. Z. B. Schalter, Taster, Werte-Anzeige
- Bildschirmschoner (Uhr, Aus) ein- und ausschaltbar
- Tastenton ein- und ausschaltbar
- 8 UND- und 8 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die Logik-Gatter können sämtliche Schalt-Ereignisse sowie 16 Logikeingänge in Form von Kommunikationsobjekten genutzt werden. Der Ausgang jedes Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
- 8 Multifunktions-Module (Berechner) zur Veränderung von Eingangsdaten durch Berechnungen, durch Abfrage einer Bedingung oder durch Wandlung des Datenpunkttyps
Gehäuse | Aluminium eloxiert, Echtglas |

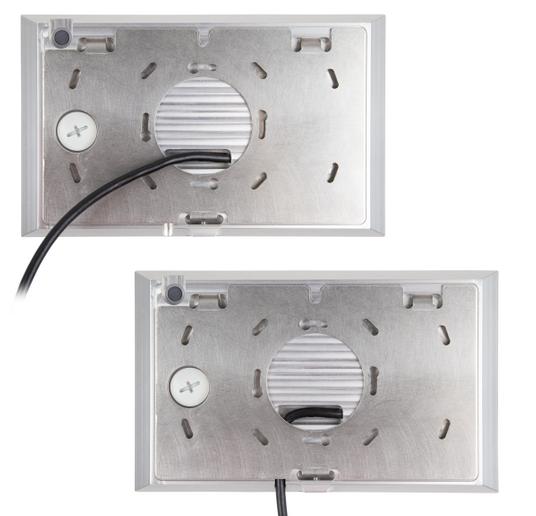

Montage | Wandmontage Aufputz |
Farben | RAL 9005 Tiefschwarz |
Maße | 191 mm × 121 mm × 23 mm |
Gewicht | inkl. Leitung ca 950 g |
Display-Auflösung | 800 × 480 px |
Umgebungstemperatur | -20…+55 °C |
Umgebungsluftfeuchtigkeit (rF) (nicht kondensierend) | 5...80 % |
Lagertemperatur | -30...+80 °C |
Schutzgrad | IP 66 |
Überspannungskategorie | III |
Verschmutzungsgrad | 2 |
Länge Anschlussleitung | 3 m |
Leiterdurchmesser Verbindungsklemmen Ein-/Mehrdrähtiger Leiter Feindrähtiger Leiter | 0,2…4 mm² / 24…12 AWG 0,14…4 mm² / 24…12 AWG |
Abisolierlänge | 11 mm |
KNX-Bus: | |
Medium | TP1-256 |
Konfigurationsmodus | S-Mode |
Gruppenadressen maximal | 1024 |
Zuordnungen maximal | 1024 |
Kommunikationsobjekte | 336 |
Nennspannung (Potenzial ≠ Hilfsspannung) | 30 V SELV |
Stromaufnahme maximal | 10 mA |
Ader rot | KNX + |
Ader schwarz | KNX - |
Dauer nach Busspannungswieder kehr bis Daten empfangen werden ca. | 4 s |
Hilfsspannung: | |
Spezifikation | DIN EN IEC 61558-1 (VDE 0570-1):2019-12 |
Nennspannung (Potenzial ≠ KNX) | 24 V ±20% SELV |
Stromaufnahme maximal | 140 mA |
