Elsner KNX SO250 Tanksonde
Art.Nr.: ELSNER 70151
Hersteller: Elsner PG X2
CHF 533.23
incl. 8.1 % MWST
-
Wird für Sie bestellt (1 - 2 Wochen)
- Gewicht 0,35 kg
Produktbeschreibung

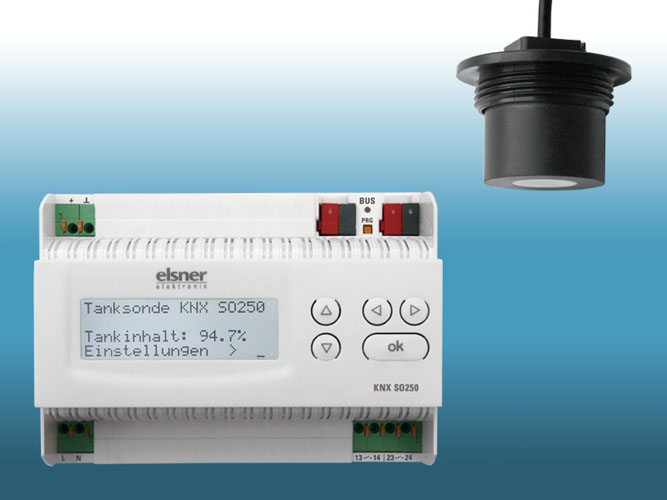

Die Ultraschall-Sonde KNX SO250 wird zur Erfassung der Füllmenge von Flüssigkeiten in Tanks und zur Distanzmessung eingesetzt. Neben Einsatzbereichen wie Regenwasserspeicher oder Heizöltank können auch z. B. Fischteich oder Brunnen oder der Parkabstand von LKWs überwacht werden.
Am Display des Ausgabegeräts ist der Abstand/Füllstand direkt ablesbar. Über das integrierte Tastenfeld können die Tankgeometrie und zwei Relais-Schaltausgänge eingestellt werden. Beim Schalten der Relais kann zusätzlich ein akustisches Alarmsignal ausgegeben werden.
Die Busfunktionen der KNX SO250 lassen sich separat über die KNX-Software ETS einstellen. Es stehen fünf Schaltausgänge mit einstellbaren Grenzwerten zur Verfügung.
Funktionen und Bedienung:
- Abstandsmessung
- Füllstandmessung in Kugel-, Rechteck- und Zylindertanks. Mehrere gleichartige Tanks als Batterie
- Einstelllung der beiden Relais über das integrierte Display und Tastenfeld
- Einstelllung der Busfunktionen über die KNX-Software ETS. 5 Schaltausgänge mit einstellbaren Grenzwerten (Grenzwerte werden wahlweise per Parameter oder über Kommunikationsobjekte gesetzt)
Technische Daten:
| Auswertegerät: | |
| Gehäuse | Kunststoff |
| Farbe | Weiß |
| Montage | Reiheneinbau auf Hutschiene |
| Schutzart | IP 20 |
| Maße | ca. 123 x 89 x 61 (B x H x T, mm), 7 TE |
| Gewicht | ca. 345 g |
| Umgebungstemperatur | Betrieb -5…+45 °C, Lagerung -25…+70°C |
| Luftfeuchtigkeit | max. 95% rF, Betauung vermeiden |
| Betriebsspannung | 230 V AC, 50 Hz |
| Leistungsaufnahme | max. 4 W |
| Ausgänge | • KNX-Daten • 2 x Relais, potenzialfreie Schließerkontakte, max. 250 V AC / 7 A |
| Datenausgabe | KNX +/- Bussteckklemme |
| Kommunikationsobjekte | 57 |
| Ultraschall-Sonde: | |
| Gehäuse | Kunststoff |
| Farbe | Schwarz |
| Schutzart | IP 52 |
| Medienbeständigkeit | Wasser, Heizöl |
| Maße | Gesamt-Durchmesser ca. 60 mm Gesamt-Kopfhöhe ca. 45 mm Gewinde 1½ Zoll |
| Anschlusskabel | Koaxialkabel RG 58, Länge 10 m |
| Gesamtgewicht | ca. 400 g |
| Umgebungstemperatur | +0 … +40 °C |
| Messbereich | 12 … 250 cm |
Lieferumfang:
- Auswertegerät mit Display und Tastenfeld
- Ultraschall-Sonde
- Datenblatt mit Installationsanleitung (Deutsch). Datenblatt Englisch auf Anfrage
- Produktdatei VD2 (Deutsch, Englisch, Spanisch) als Download
Zubehör:
- Handbuch mit Beschreibung der Parameter-Einstellung (Deutsch) als Download.
