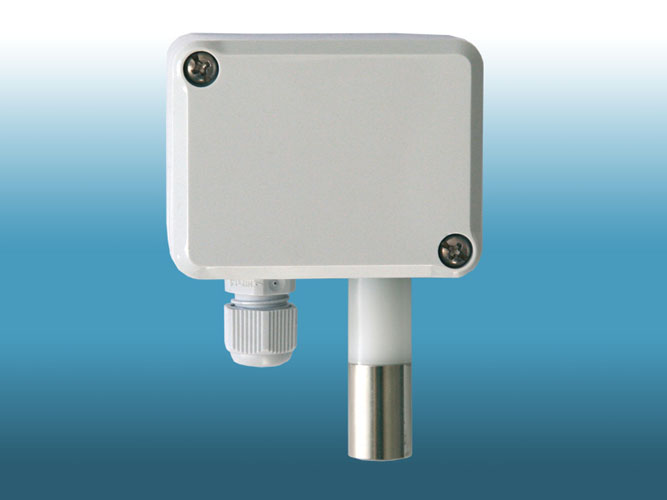

Elsner KNX TH65-AP Temperatur/Feuchte

Art.Nr.: ELSNER 70184

Hersteller: Elsner PG20

CHF 268.53
incl. 7.7 % MWST

  • Wird für Sie bestellt (1 - 2 Wochen) Wird für Sie bestellt (1 - 2 Wochen)
  • Gewicht 0,07 kg

Produktbeschreibung

Der Temperatur- und Feuchtigkeitssensor KNX TH65-AP misst Temperatur und Luftfeuchtigkeit im Innen- oder Außenbereich und berechnet den Taupunkt.

Über den Bus kann der Sensor externe Messwerte empfangen und mit den eigenen Daten zu einer Gesamttemperatur und Gesamtluftfeuchtigkeit (Mischwerte) weiterverarbeiten.


Der KNX TH65-AP stellt sieben Schaltausgänge mit einstellbaren Grenzwerten sowie zusätzliche UND- und ODER-Logik-Verknüpfungen zur Verfügung. Der Sensor hat einen PI-Regler für Heizung und Kühlung (nach Temperatur) und Lüftung (nach Luft¬feuchtigkeit) und kann eine Warnung an den Bus ausgeben, sobald das Behaglichkeitsfeld (nach DIN 1946) verlassen wird.

Funktionen und Bedienung:

  • Messung von Temperatur und Luftfeuchtigkeit (relativ, absolut), Berechnung des Taupunkts
  • Mischwerte aus eigenen Messwerten und externen Werten (Anteil prozentual einstellbar)
  • PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder zweistufig) nach Temperatur
  • PI-Regler für Lüftung nach Feuchtigkeit: Entfeuchten/Befeuchten (einstufig) oder Entfeuchten (ein- oder zweistufig)
  • 7 Schaltausgänge mit einstellbaren Grenzwerten (Grenzwerte werden wahlweise per Parameter oder über Kommunikationsobjekte gesetzt)
  • 4 UND- und 4 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die Logik-Gatter können sämtliche Schalt-Ereignisse sowie 8 Logikeingänge (in Form von Kommunikationsobjekten) genutzt werden. Der Ausgang jedes Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden.
  • Konfiguration über die KNX-Software ETS


Technische Daten:

Gehäuse Kunststoff, Sensorhülse Metall
Farbe Grau
Montage Aufputz
Schutzart Gehäuse: IP 65
Außenliegender Sensor: IP 43
Maße ca. 65 x 91 x 38 (B x H x T, mm)
Gewicht ca. 80 g
Umgebungstemperatur Betrieb -25…+80°C, Lagerung -55…+105°C, Betauung vermeiden
Betriebsspannung KNX-Busspannung
Busstrom max. 5,5 mA, max. 9 mA bei aktiver Programmier-LED
Datenausgabe KNX +/- Bussteckklemme
Kommunikationsobjekte 110
Messbereich Temperatur -25…+80°C
Messbereich Feuchtigkeit 0% rF … 100% rF

Lieferumfang:

  • KNX TH65-AP im Aufputzgehäuse
  • Datenblatt mit Installationsanleitung (Deutsch und Englisch)
  • Produktdatei VD2 (Deutsch, Englisch) als Download

Zubehör:

  • Handbuch (Deutsch und Englisch) zum Download.
