Elsner KNX PS640+ Spannungsversorgung

Art.Nr.: ELSNER 70141

Hersteller: Elsner PG X2

CHF 580.38
incl. 8.1 % MWST

  • Wird für Sie bestellt (1 - 2 Wochen) Wird für Sie bestellt (1 - 2 Wochen)

Produktbeschreibung

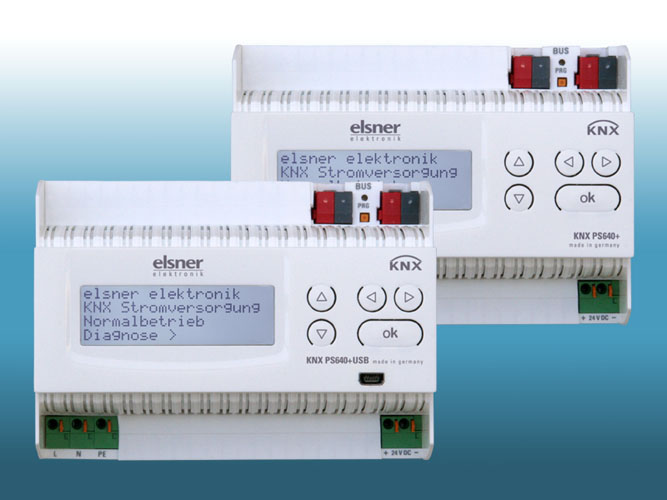

Die Spannungsversorgungen KNX PS640+ und KNX PS640+USB liefern 29 V Busspannung für das KNX-System und 24 V DC Versorgungsspannung für 24 V-Geräte. Die KNX PS640+USB hat zusätzlich einen USB-Anschluss für den einfach Buszugriff.

Besondere Betriebszustände wie Kurzschluss, Überspannung, Überlast oder Übertemperatur werden protokolliert und können am Display abgelesen werden. Auch die momentane Stromabnahme wird angezeigt. Ein Reset der angeschlossenen Busteilnehmer ist direkt über das Tastenfeld möglich.

Zusätzlich können alle Funktionen auch über den Bus realisiert werden, z. B. die Übertragung von Störmeldungen und Betriebsdaten und ein Zeit-/Dauer-Reset. Fehlermeldungen werden von der KNX PS640+(USB) gespeichert.

Funktionen und Bedienung:

  • Liefert 29 V KNX-Busspannung (gedrosselt), Ausgangsstrom max. 640 mA, kurzschlussfest
  • Liefert 24 V DC (ungedrosselt), Ausgangsstrom max. 150 mA
  • Reset einer Linie am Gerät möglich
  • Protokollierung von Betriebsstunden, Überlast, externer Überspannung, interner Überspannung, Kurzschluss und Übertemperatur
  • Anzeige der Betriebsdaten Busspannung, Busstrom und Temperatur am Gerät
  • Display-Sprache einstellbar (Deutsch, Englisch, Spanisch, Holländisch)
  • Busanschluss für Datenübertragung (z. B. Störmeldungen, Betriebsdaten)
  • Reset- und Diagnosemöglichkeiten über den Bus
  • Nur bei KNX PS640+USB: USB-Anschluss für Buszugriff vom PC


Technische Daten:

GehäuseKunststoff
FarbeWeiß
MontageReiheneinbau auf Hutschiene
SchutzartIP 20
Maßeca. 123 x 89 x 61 (B x H x T, mm), 7 TE
Gewichtca. 370 g
UmgebungstemperaturBetrieb -5…+45 °C
Lagerung -25…+70°C
Umgebungsluftfeuchtigkeitmax. 95% rF, Betauung vermeiden
Betriebsspannung230 V AC, 50 Hz
Ausgänge• KNX-Busspannung 29 Volt (gedrosselt),
 Ausgangsstrom max. 640 mA, kurzschlussfest
• 24 V DC (ungedrosselt), Ausgangsstrom max. 150 mA
• KNX-Daten
DatenausgabeKNX +/- Bussteckklemme
Kommunikationsobjekte27


Lieferumfang:

  • Reiheneinbaugerät mit Display und Tastenfeld
  • Datenblatt mit Installationsanleitung und Beschreibung der Parameter-Einstellung (Deutsch). Datenblatt Englisch auf Anfrage
  • Produktdatei VD2 (Deutsch, Englisch, Spanisch) als Download
